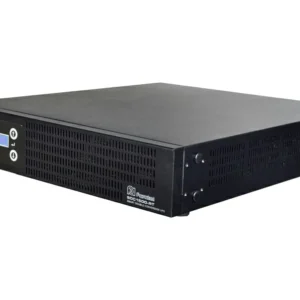

یوپی‌اس‌های سری کادیلاک فاراتل منابع تغذیه AC بدون وقفه (On-Line) هستند که با تـکنولوژی Double Conversion طـراحی شده و قـادرند بدون توجه به نوسانات، اختلالات برق شهر و حتی قطع آن، همـواره برق سینوسی کامل را با ولتاژ مناسب تامین نمایند. یوپی‌اس‌های سری کادیلاک مجـهز به سیستم کنترلی تماماً دیجیتال و پیشرفته‌ی DSP بوده و بدین ترتیب کنترل و همچنین تشخیص خطاها در تمامی قسمت‌ها توسط آن انجام می‌شود.
این سری از دستگاه‌ها جهت استفاده در سیستم‌های کامپیوتری، دستگاههای دقیق اندازه‌گیری، وسایل حساس آزمایشگاهی، پزشکی، تجهیزات مخابراتی و… می‌توانند مورد استفاده قرار گیرند.
مشخصات فنی
| تکنولوژی |
On-Line Double Conversion |
| راندمان |
در زمان استفاده از برق شهر: %91 > |
| زمان سوئیچ |
0msec |
| دارای شارژر |
دارد |
| توان نامی |
10000VA / 7000Watt |
ورودی
| ولتاژ(VAC) |
170 ~ 270VAC |
| ماکزیمم جریان |
تکفاز: 50A / سه فاز: 25A |
| فاز |
تکفاز / سه فاز |
| فرکانس |
50±3Hz / ±5Hz |
خروجی
| ولتاژ در حالت برق (VAC) |
Pure Sine Wave 220VAC ±1% |
| جریان |
در بار کامل غیر خطی 45.4A |
| فاز |
تکفاز |
| ضریب قدرت نامی |
0.7 |
| THD ولتاژ |
در بار خطی: %2 > / در بار غیر خطی: %5 > |
| تحمل اضافه بار |
تا %125 توان نامی به مدت 10 ثانیه و تا %150 برای 0.4 ثانیه |
| ولتاژ در حالت باتری (VAC) |
Pure Sine Wave 220VAC ±1% |
| فرکانس |
در حالت برق 5± یا 50Hz±3 / در حالت باتری: 50Hz ±0.01Hz |
باتری
| وع |
سیلد اسید بدون نیاز به نگهداری و سرویس |
| باتری داخلی |
ندارد |
| زمان شارژ مجدد |
حدود 10 ساعت پس از تخلیه کامل تا %90 |
| باتری خارجی |
مجهز به کانکتور مخصوص جهت اتصال به کابینت باتری |
| ولتاژ |
240VDC |
شرایط محیطی
| نویز شنوایی دستگاه |
در فاصله یک متری از دستگاه: 60dB > |
| دمای محدوده کاری |
0 ~ 40ºC |
| ارتفاع محدوده کاری |
1000 متر بالاتراز سطح دریا (بر اساس استاندارد IEC62040) |
| رطوبت محدوده کاری |
80%~0 (غیرفشرده) |
ابعاد mm(ارتفاع*عمق*عرض)
| با پایه جهت قرارگیری روی کابینت باتری |
192*687*440 |
| با دستگیره جت نصب در رک |
177*720*490 |
| با بسته بندی |
290*760*530 |
وزن
| بدون بسته بندی(Kg) |
27 |
| با بسته بندی(Kg) |
29.5 |
قابلیت های ویژه
- مجهز به میکروکنترلرهای پیشرفته DSP با قابلیت اطمینان بالا
- مجهز به سیستم کنترلی تماماً دیجیتال
- توانایی کار با ژنراتور
- قابلیت رگولاسیون بالا
- قابلیت کار در بازه‌ی فرکانس ورودی 3HZ± یا 5HZ±
- توانایی حذف نویزهای تداخلی الکترومغناطیسی EMI و رادیوئی RFI
- اصلاح ضریب قدرت ورودی (PFC)
- ماژولار بودن سیستم جهت تعمیرات آسان و صرفه‌جوئی در وقت
- مجهز به کانکتور مخصوص جهت اتصال به کابینت باتری
- دارای حجم و وزن پایین
- مجهز به شارژر سوئیچینگ
- مجهز به پورت ارتباطی هوشمند RS232
- مجهز به پورت ارتباطی هوشمند USB
- امکان برقراری ارتباط با نرم‌افزار قدرتمند UPSwing Pro جهت ذخیره نمودن، بستن فایل های باز و خروج از شبکه در شرایط بحرانی و امکان کنترلینگ و مانیتورینگ یوپی‌اس توسط آن
- مجهز به دکمه‌ی تست جهت اطلاع از سلامت باتری
- قابلیت راه اندازی یوپی‌اس بدون وجود برق شهر
- روشن شدن شارژر با اتصال یوپی‌اس به برق شهر بدون نیاز به روشن نمودن یوپی‌اس
- امکان انجام Bypass دستی جهت تعمیر و یا سرویس دستگاه بدون نیاز به خاموش نمودن بارها
- قابلیت تشخیص قطع باتری
- توانایی در تنظیم و کنترل هوشمند سرعت فن‌ها
سیستم های حفاظتی
- حفاظت از بارهای متصل به یو‌پی اس در مقابل رعد و برق و افزایش ناگهانی ولتاژ برق در صورت وجود ارت استاندارد
- حفاظت از دستگاههای مصرف کننده در مقابل اتصال معکوس فاز و نول ورودی در صورت وجود ارت استاندارد
- حفاظت از بارهای متصل به یوپی‌اس در مقابل دو فاز شدن برق ورودی
- حفاظت در مقابل اضافه بار و اتصال کوتاه در خروجی
- حفاظت در مقابل تغییرات ولتاژ و فرکانس برق ورودی
- حفاظت در مقابل امپدانس بالای شبکه برق ورودی
- حفاظت در مقابل افزایش بیش از حد مجاز دمای داخل دستگاه
- حفاظت در مقابل نویزهای Common Mode موجود در برق شهر در صورت وجود ارت استاندارد
- حفاظت در مقابل اتصال معکوس باتری به وسیله‌ی کانکتور مخصوص
- حفاظت در مقابل اتصال کوتاه شارژر
- حفاظت در مقابل تخلیه غیر مجاز باتری
- حفاظت در مقابل اتصال کوتاه باتری
- حفاظت در مقابل ولتاژ بالاتر از حد مجاز شارژ باتری
- حفاظت در برابر اتصال خروجی دستگاه به ورودی آن
هشدار دهنده های (LED,LCD)
- تامین برق خروجی از باتری
- تامین برق خروجی از برق شهر
- نمایشگر ظرفیت باتری
- اضافه بار و اتصال کوتاه
- نمایشگر میزان توان مصرفی
- پایین بودن ولتاژ باتری
- ولتاژ و یا فرکانس ورودی خارج از محدوده مجاز
- ولتاژ بالاتر از حد مجاز شارژ باتری
- خراب بودن باتری
- حالت خطا
- افزایش دمای داخلی دستگاه
- برق ورودی نرمال
- تامین برق خروجی از طریق سوئیچ Bypass
- اتصال نادرست به فاز و نول برق شهر
- زمان Shutdown شدن و یا به خواب رفتن
هشدار دهنده های صوتی
- تامین برق خروجی توسط باتری
- پایین بودن ولتاژ باتری
- حالت خطا
- افزایش ولتاژ باتری و یا شارژ بیش از حد مجاز باتری درحالت برق
- اضافه بار
- اتصال معکوس باتری
- در حال Shutdown شدن و یا به خواب رفتن
- عملکرد تست
- اتصال نادرست به فاز و نول برق شهر
- افزایش دمای داخلی دستگاه
